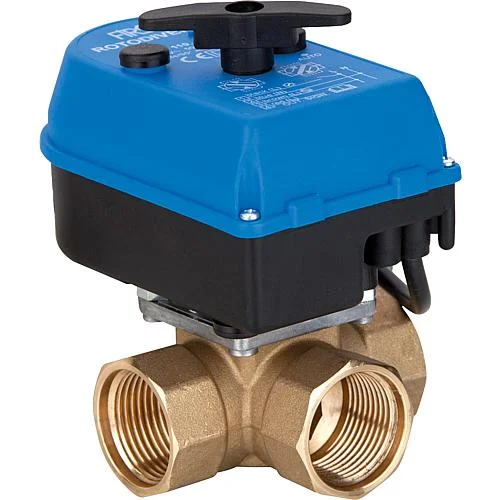

Umschaltventil Rotodivert-M, Typ EMV 110-F3L

Description

Kompakter Antriebsmotor mit einem 3-Wege Messing-Umschaltventil. Für den Einbau in geschlossenen Heizsystemen, wie z.B. von Heizung auf Brauchwasserladung oder Öl-Gaskessel auf Festbrennstoffkessel.
• Mit Relais für 2-Punkt-Ansteuerung und zum parallelen Betrieb mehrerer Antriebe
• Außenanschluss durch das Anschlusskabel (1 m lang)
• Endschalter Signal in der Position B-AB (z.B. für die Steuerung der Pumpe)
• Manuelle HandverstellungTechnische Daten:

Antrieb
• Nennspannung: 230 V, 50 Hz / IP44
• Leistung: 9 W im Betrieb, 5 W im Stillstand
• Endschalter: 1(1) A, 250 V / 50 Hz
• Stellzeit für 90°: 18 s
• Anschlusskabel: 1 m (4x 0,5 mm²)
• Drehmoment: max. 8 Nm
• Umgebungstemperatur: 0° bis 55°C nicht kondensierend

Umschaltventil
• Material: Messing
• Dichtungen: O-Ringe, VITON, EPDM
• Betriebsdruck max.: 10 bar
• Differenzdruck: max. 1 bar
• Stellwinkel: 90°
• Betriebstemperatur: 2 °C bis 110 °C
• Leckrate: ca. 0,2% von Kvs
• Medium: Heizungswasser oder Wassergemisch (Glycol max. 50%, zum Frost- und Korrosionsschutz)
